7.3. Работа с объектами

Если посмотреть на панель основных рисующих инструментов, мы увидим, что разнообразие стандартных геометрических фигур не очень велико. Самыми сложными являются звездочка и спираль. Такая ситуация — следствие не ограниченности редактора как программы, а ограничений, действующих для стандарта документов (SVG). Поскольку Inkscape обязан его поддерживать, в программе нет того, что выходило бы за рамки этого стандарта.

Поэтому особенно важно знать, какие манипуляции можно выполнить с тем или иным объектом.

Вот один из примеров.

Нетрудно создать эллипс с помощью соответствующего инструмента, но эту фигуру можно превратить и в другие (рис. 7.3).

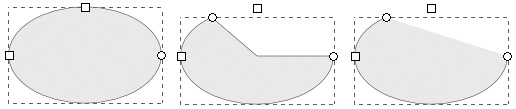

Рис. 7.3. Модификация эллипса

Подсказка в нижней части окна гласит: «Перетаскивание ручек делает дугу или сегмент». Только где они, эти ручки? Оказывается, имеется в виду круглые маркеры. Действительно, с помощью этого маркера (а под ним обнаружится и второй) можно проделать подобные манипуляции. Кроме того, надо использовать кнопки на панели инструментов: Переключится на дугу, Переключиться на сегмент.

А чтобы быстро превратить эллипс в круг, достаточно щелкнуть один из прямоугольных маркеров (тот, который лучше определяет нужный диаметр) при нажатой клавише Ctrl.

У прямоугольников свои особенности. Предполагается, что дизайнер может собирать конструкцию из нескольких прямоугольников. Поэтому, если инструментом F4 перетаскивать квадратный маркер прямоугольника, удерживая при этом клавишу Ctrl, то расположенные рядом прямоугольники начинают «чувствовать друг друга». Нетрудно поймать момент, когда параллельные стороны как бы прилипают друг к другу. Конечно, соединить два прямоугольника можно и другими способами позиционирования, но этот экономит время.

Инструмент Рисовать звезды и многоугольники имеет несколько параметров, подключаемых как инструменты горизонтальной панели. Можно превратить звезду в многоугольник и обратно, изменить количество лучей звезды. Значительно большее разнообразие дают маркеры фигуры (рис. 7.4). Маркер надо двигать не только от центра и к центру, но и вдоль некой воображаемой окружности вокруг центра. Вариантов очень много.

Рис. 7.4. Модификация звезды с помощью маркера

Еще один вариант изменения формы фигуры — изменение параметров, доступных на горизонтальной панели инструментов. На рис. 7.5 показано, как может измениться форма и при изменении параметров «Отношение радиусов», «Закругление» и «Искажение».

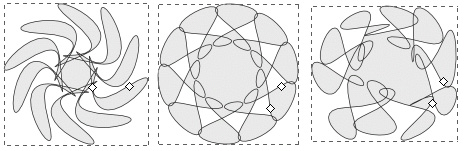

Рис. 7.5. Модификация звезды с помощью параметров

После всех манипуляций можно вернуть фигуре параметры по умолчанию, нажав кнопку с изображением метелки на горизонтальной панели инструментов.

Другим классом объектов являются те, что создаются при помощи инструмента Рисовать каллиграфическим пером (Ctrl+F6). Если посмотреть литературу по Inkscape, может сложиться впечатление, что этим инструментом можно творить чудеса. На самом деле не все так просто. Если вы не специалист по каллиграфии, может получиться надпись наподобие показанной на рис. 7.6. Правда, есть один выход. На том же рисунке можно увидеть, что получится, если применить к надписи команду Упростить (Ctrl+L). Что ни говорите, а это уже стиль. Другое дело, что он не везде уместен.

Рис. 7.6. Надпись, сделанная «каллиграфическим пером»

Если вы хотите попробовать каллиграфическое перо в действии, выберите для начала толщину 3 и черный цвет заливки и обводки. А еще пером шириной 15 можно с успехом рисовать ленточки и полоски в стиле «лубок».

Я думаю, что действительно каллиграфического качества добиться можно, если использовать графический планшет и двигать его перо по лекалу или заранее вырезанному шаблону.
